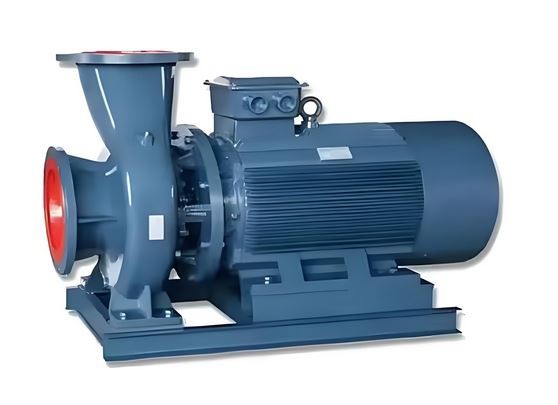

Bomba de tubulação para abastecimento e circulação de água industrial

A bomba para tubulação horizontal tipo ISW é um produto desenvolvido pela equipe técnica de nossa unidade em colaboração com especialistas nacionais em engenharia de bombas. Adota os parâmetros de desempenho da bomba centrífuga do tipo IS e é engenhosamente combinado e projetado com base na bomba horizontal geral. Ao mesmo tempo, de acordo com diferentes temperaturas e meios de uso, ele foi derivado em água quente aplicável, bombas químicas resistentes à-corrosão-de alta temperatura, bombas de óleo, etc. do tipo ALG. Esta série de produtos de bombas para dutos horizontais tem as vantagens de alta eficiência, economia de energia, baixo ruído e desempenho confiável.
Significado do modelo de bombas de tubulação horizontal
Principais aplicações de bombas horizontais para dutos 1. Bomba horizontal para água limpa ISW, usada para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. É adequado para abastecimento e drenagem de água industrial e urbana, abastecimento de água de reforço de edifícios altos, aspersão de jardins, reforço de incêndio, transporte de longa distância, circulação de refrigeração de aquecimento e ventilação, reforço de circulação de água quente e fria de banheiro e combinação de equipamentos, com uma temperatura de uso de T menor ou igual a 80 graus . 20 graus. Condições de trabalho de bombas de tubulação horizontal 1. A pressão de sucção é menor ou igual a 1,0 MPa, ou a pressão máxima de trabalho do sistema de bomba é menor ou igual a 1,6 MPa, ou seja, a pressão de sucção + cabeça da bomba menor ou igual a 1,6 MPa, a pressão de teste estático da bomba é menor ou igual a 2,5 MPa. Especifique a pressão de trabalho do sistema ao fazer um pedido. Quando a pressão de trabalho do sistema de bomba for superior a 1,6 MPa, ela deverá ser proposta separadamente ao fazer um pedido para facilitar o uso de materiais de aço fundido para a passagem do fluxo e peças de conexão durante a fabricação. 2. A temperatura ambiente é < 40 graus, a umidade relativa é < 40%. 3. O conteúdo do volume de partículas sólidas no meio sendo transportado não excede 0,1 por unidade de volume e o tamanho da partícula é < 0,2 mm. Observação: se o meio contiver partículas finas, especifique ao fazer um pedido para garantir que o fabricante use selos mecânicos-resistentes ao desgaste. Características Operação suave: A concentricidade absoluta do eixo da bomba e o excelente equilíbrio dinâmico e estático do impulsor garantem uma operação suave e sem vibração. Sem gotejamento: Diferentes materiais de ligas duras garantem nenhum vazamento em diferentes meios de transporte. Baixo ruído: A bomba é suportada por dois rolamentos de baixo-ruído, funcionando suavemente, com apenas o leve som do motor, basicamente sem ruído. Baixa taxa de falhas: a estrutura é simples e razoável, e as peças principais são combinadas com qualidade internacional de-classe, aumentando significativamente o-tempo de trabalho sem falhas de toda a máquina. Fácil manutenção: A substituição de vedações e rolamentos é simples e conveniente. Mais economia-de espaço: a saída pode ser direcionada para a esquerda, para a direita ou para cima, facilitando o layout e a instalação da tubulação e economizando espaço.

1. A bomba de água horizontal ISW é usada para transportar água limpa e outros líquidos com propriedades físicas e químicas semelhantes às da água limpa. É adequado para abastecimento e drenagem de água industrial e urbana, abastecimento de água para reforço de edifícios- altos, irrigação por aspersão de jardim, reforço contra incêndio, transporte-de longa distância, circulação de refrigeração HVAC, reforço de circulação de água fria e quente para banheiros e outros equipamentos correspondentes. A temperatura operacional T menor ou igual a 80 graus.
20 graus.
Bomba de tubulação horizontal Condições de trabalho
1. A pressão de sucção deve ser menor ou igual a 1,0 MPa, ou a pressão máxima de trabalho do sistema de bomba deve ser menor ou igual a 1,6 MPa. Ou seja, a soma da pressão de entrada de sucção e da altura manométrica da bomba deve ser menor ou igual a 1,6 MPa, e a pressão de teste de pressão estática da bomba deve ser menor ou igual a 2,5 MPa. Especifique a pressão de trabalho do sistema ao fazer um pedido. Quando a pressão de trabalho do sistema de bomba for superior a 1,6 MPa, ela deve ser indicada separadamente ao fazer o pedido, para que as peças de fluxo e de conexão da bomba possam ser feitas de materiais de aço fundido durante a fabricação.
2. A temperatura ambiente deve ser <40 graus e a umidade relativa deve ser <40%.
3. O conteúdo volumétrico de partículas sólidas no meio transportado não deve exceder 0,1 por unidade de volume e o tamanho das partículas deve ser <0,2 mm.
Observação: se o meio contiver partículas finas, especifique ao fazer o pedido para que o fabricante possa usar selos mecânicos-resistentes ao desgaste.
