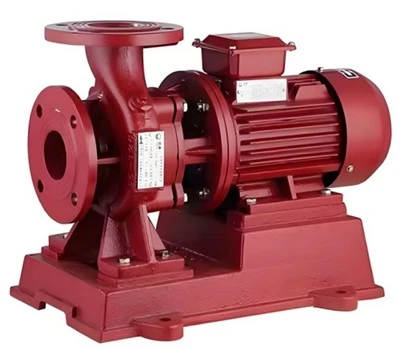

Bomba de sucção de extremidade de ferro fundido para HVAC, tratamento de água industrial Os principais parâmetros de desempenho de uma bomba centrífuga são o diâmetro do impulsor, vazão, potência e eficiência. A relação entre esses parâmetros pode ser determinada por meio de experimentos. O departamento de produção de bombas centrífugas representa os parâmetros básicos de desempenho de seus produtos por meio de curvas, que são chamadas de curvas características das bombas centrífugas. Estas curvas são fornecidas para referência dos departamentos utilizadores ao selecionar bombas e operá-las.

Bomba de sucção de extremidade de ferro fundido para HVAC, tratamento de água industrial

A curva característica foi medida a uma velocidade de rotação fixa e só é aplicável a essa velocidade. Portanto, o valor da velocidade de rotação n é indicado no gráfico da curva característica. O gráfico mostra a curva característica da bomba centrífuga de sucção horizontal da série NK da Grundfos a n=1450 r/min. Três curvas são traçadas no gráfico:

Bomba de sucção de extremidade de ferro fundido para HVAC, tratamento de água industrial

Curva H-Q
A curva H-Q representa a relação entre a vazão Q da bomba e a altura manométrica H. Para bombas centrífugas, a altura manométrica diminui à medida que a vazão aumenta dentro de uma determinada faixa. Os formatos das curvas H-Q para diferentes tipos de bombas centrífugas variam. Algumas curvas são relativamente planas e são adequadas para situações em que a altura manométrica muda pouco, mas a vazão muda significativamente; outros são mais íngremes e são adequados para situações em que a altura manométrica muda amplamente, mas a vazão não pode mudar muito.
2. Curva N-Q
A curva N-Q representa a relação entre a vazão Q da bomba e a potência do eixo N. O valor N aumenta à medida que o valor Q aumenta. Claramente, quando Q é 0, a potência consumida pelo eixo da bomba é mínima. Portanto, ao dar partida em uma bomba centrífuga, para reduzir a potência de partida, a válvula de saída deve ser fechada.
3. η-Curva Q
A curva η-Q representa a relação entre a vazão Q da bomba e a eficiência η. Inicialmente, η aumenta à medida que Q aumenta, atinge seu valor máximo e depois diminui à medida que Q aumenta. O valor máximo desta curva corresponde ao ponto de maior eficiência. A bomba opera neste ponto com a altura manométrica e vazão correspondentes, alcançando a maior eficiência. Portanto, este ponto é o ponto de projeto da bomba centrífuga. Ao selecionar uma bomba, deseja-se sempre que a bomba opere com a maior eficiência, pois esta operação é a mais econômica e razoável. Contudo, na realidade, a bomba muitas vezes não consegue funcionar exactamente nestas condições. Portanto, geralmente é especificada uma faixa de trabalho, conhecida como zona de alta eficiência da bomba. A eficiência na zona de alta eficiência não deve ser inferior a 92% da eficiência mais alta. A vazão, altura manométrica e potência indicadas na placa de identificação da bomba apresentam a maior eficiência. Os catálogos e instruções de produtos de bombas centrífugas geralmente também indicam a faixa de vazão, altura manométrica e potência na zona de maior eficiência. 0
2.A influência da velocidade de rotação da bomba centrífuga na curva característica
A curva característica de uma bomba centrífuga é determinada sob uma determinada velocidade de rotação. Quando a velocidade de rotação muda de n1 para n2, a relação aproximada entre vazão, altura manométrica e potência é chamada de lei da proporcionalidade. Quando a variação da velocidade de rotação é inferior a 20%, pode-se considerar que a eficiência permanece inalterada, podendo a fórmula acima ser utilizada para cálculo.
3.A influência do diâmetro do impulsor na curva característica

Quando o diâmetro do impulsor não muda muito e a velocidade de rotação permanece constante, a relação aproximada entre o diâmetro do impulsor, vazão, altura manométrica e potência é chamada de lei de corte.
Concluindo, as curvas características das bombas centrífugas (curvas H-Q, N-Q, η-Q) são as principais ferramentas para compreender e selecionar bombas. Eles não apenas revelam a relação intrínseca entre vazão, altura manométrica, potência e eficiência, mas também nos fornecem uma base teórica para ajustar o desempenho da bomba por meio da "lei da proporção" e da "lei do corte". Dominar as curvas características significa ser capaz de selecionar o tipo de bomba mais adequado para o sistema, determinar a faixa de trabalho eficiente e, assim, obter uma operação segura, econômica e eficiente.
